Додека глобалните испораки на смартфони што се преклопуваат продолжуваат да растат,LCD екрани од серијата преклопенистанаа еден од техничките најпребирливите сегменти во резервниот пазар на потрошувачка електроника. За разлика од стандардизираните процеси за традиционалните дисплеи со рамен панел, флексибилните екрани претставуваат уникатни предизвици во физичката структура, електричните карактеристики и режимите на дефект, што бараат специјализирани способности за тестирање, оценување и реновирање.
Според податоците на IDC, глобалните испораки на смартфони на преклопување надминаа 22 милиони единици во 2025 година, со кумулативна инсталирана база која надминува 50 милиони единици. Самсунг држи приближно 65% од овој пазар, што ја прави неговата серија Fold најголем извор на резервна побарувачка за поправка на LCD екрани од серијата Fold. Истражувањето на индустријата покажува стапка на неуспех поврзана со екранот од 7-9% во рок од 12 месеци од употребата на уредите што се преклопуваат, што е значително повисока од стапката од 3-5% за традиционалните водечки телефони од типот на лента. Фрактурите на флексибилен кабел во областа на шарката, флексибилното раслојување на подлогата и дефект на сензорот за допир се рангирани како првите три начини на неуспех. Официјалните трошоци за замена за новите склопови на екрани со преклопување обично се движат од 200 до 400, со време на чекање од 5-10 работни дена. Оваа реалност го забрза созревањето на каналите за професионално обновување и обновување на LCD екраните од серијата Fold.

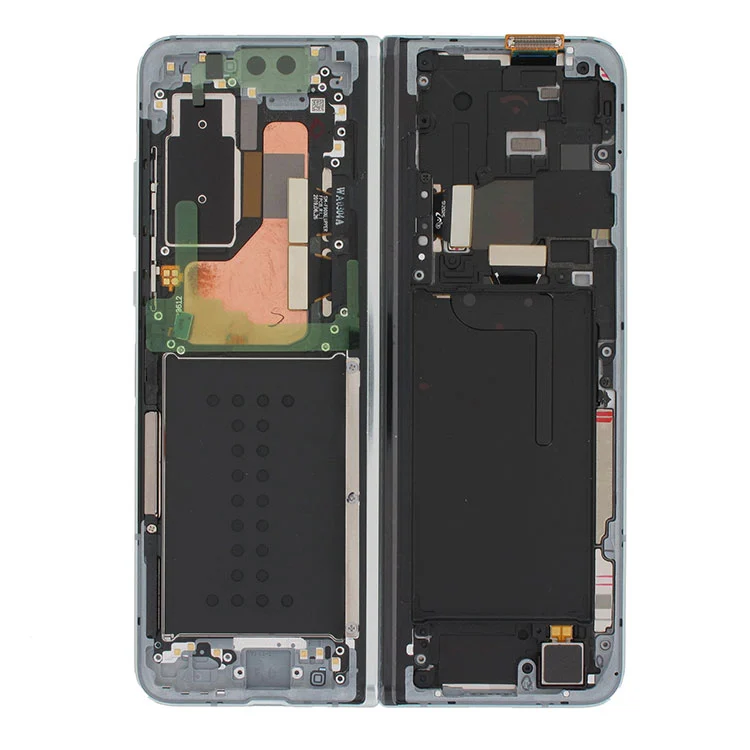

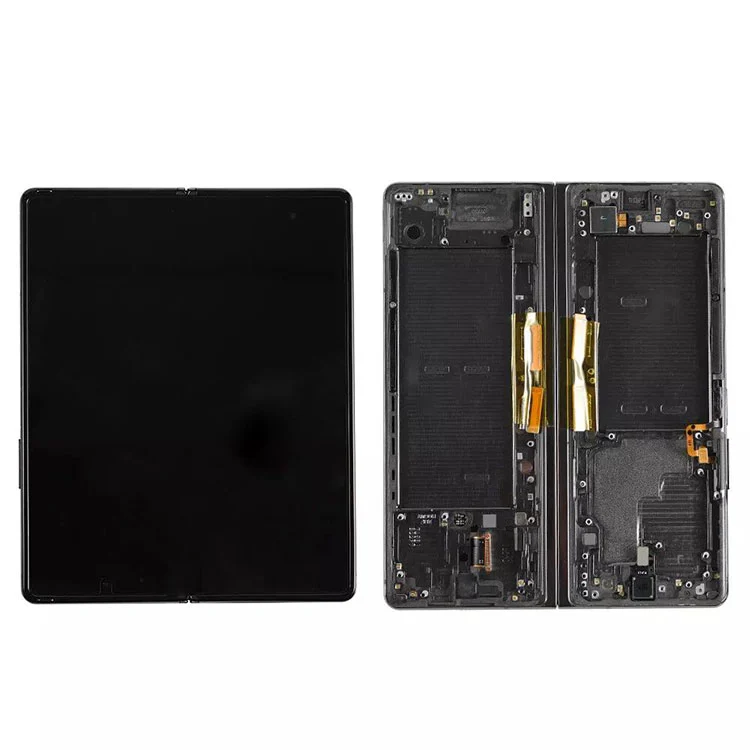

Следната табела ги прикажува идентификаторите на моделот и клучните технички спецификации за LCD екраните од серијата Fold кои моментално се достапни на дополнителниот пазар:
| Модел на производ | Компатибилен уред | Тип на панел | Големина на главниот екран | Резолуција | Стапка на освежување | ИЦ на возачот |
|---|---|---|---|---|---|---|
| Преклопете 6 LCD | Galaxy Z Fold6 | Dynamic AMOLED 2X | 7,6" | 2160×1856 | 120 Hz | S6SY761X |
| Преклопете 5 LCD | Galaxy Z Fold5 | Dynamic AMOLED 2X | 7,6" | 2176×1812 | 120 Hz | S6SY761 |
| Преклопете 4 LCD | Galaxy Z Fold4 | Dynamic AMOLED 2X | 7,6" | 2176×1812 | 120 Hz | S6SY760 |
| Преклопете 3 LCD | Galaxy Z Fold3 | Динамичен AMOLED | 7,6" | 2208×1768 | 120 Hz | S6SY759 |
| Преклопете 2 LCD | Galaxy Z Fold2 | Динамичен AMOLED | 7,4" | 2213×1689 | 120 Hz | S6SY758 |
| Преклопете го LCD екранот | Galaxy Fold (1-ва генерација) | Динамичен AMOLED | 7,3" | 2152×1536 | 60 Hz | S6SY757 |
Забелешка за компатибилност:Врвовите на конекторите и распоредот на флексибилните кабли се разликуваат од различни генерации. Замената меѓу генерациите не е поддржана.
Од инженерска перспектива, неуспесите воLCD екрани од серијата преклопениследете препознатливи физички обрасци наместо случајна дистрибуција.
Фрактура на замор од метална трага на шарката
Повеќеслојните метални траги (води за податоци, линии за скенирање, далноводи) под флексибилниот OLED панел искусуваат цикличен стрес на свиткување при постојано преклопување. Лабораториските податоци покажуваат дека додека Samsung ги оценува овие дисплеи за 200.000 преклопувања, употребата во реалниот свет со толеранции на шарките и навлегувањето прашина создава микро пукнатини во некои примероци по 80.000-100.000 циклуси. Електричното тестирање открива една или повеќе вертикални линии (светли или темни), што укажува на отворени или кратки кола. Овој тип на дефект може да се реши преку опрема за прецизно поврзување, лоцирање на точки на фрактура под 100x зголемување и повторно воспоставување електрични врски користејќи анизотропна спроводлива фолија (ACF) со термокомпресија.
Флексибилно раслојување на подлогата што резултира со губење на допир
Слојот на сензорот за допир на дисплеите што се преклопуваат обично користи сребрена наножица или метални мрежести материјали обложени на флексибилна полиимидна подлога. Долготрајното преклопување може да предизвика локализирано одвојување помеѓу подлогата и стаклениот оптички леплив слој, што резултира со прекин на сигналот за допир. Типичниот симптом е лента со ширина од 2-3 см низ средината на екранот без одговор на допир. Ова бара чистење на околината за чиста просторија и повторно ламинирање со користење на оптичко лепило со висока пропустливост со опрема за вакуумско поврзување. Помалку од 12-15% од капацитетите за поправка можат постојано да го решаваат овој проблем.
Целосен неуспех на IC на возачот или Flex кабелот
Некои LCD екрани од серијата Fold изгледаат физички неоштетени, но не покажуваат излез на екранот. Тестирањето за изолација на дефект обично идентификува или неуспешен IC на возачот или скршен долг флексибилен кабел што поминува низ областа на шарката, што ја претставува механичката слаба точка на патеката на сигналот. По лоцирање на неисправниот сегмент со помош на дијагностички табли, флекс кабелот може да се замени или повторно да се топи IC на возачот. Овој тип на поправка има најниска цена меѓу трите главни категории на неуспех, со стапки на успех што надминуваат 85%.
Стандард за оценување на пет нивоа
Професионалните операции за обновување имаат воспоставено рафиниран систем за оценување за обработка на LCD екрани од серијата преклопени:
| Одделение | Дефиниција | Стандард за електричен тест | Патека за диспозиција |
|---|---|---|---|
| A | Целосно функционална добра единица | Отстапување на допир <1,5 mm низ целата област, униформност на осветленоста >85%, без дефекти на екранот | Директна рециркулација |
| B | Мал козметички дефект | Дозволена е целосна функционалност, мали гребнатини на поларизаторот или абење на рамката | Исчистена, намалена циркулација |
| C | Поправен функционален дефект | Флекс фрактура, дефект на IC или аномалија на таблата на возачот, но панелот и слојот на допир непроменети | Влезете во процесот на сврзување/реламинација |
| D | Функционален дефект што не може да се поправи | Истекување на течност од панелот, изгорување на OLED или физичка фрактура на подлогата | Расклопување за делови на ниво на компонента |
| E | Целосно | Оштетување низ структурата низ повеќе слоеви | Обновување на материјалот |
Податоците од индустријата од реалните работи за обновување покажуваат дека меѓу собраните LCD екрани од серијата Fold, оценките A и B заедно сочинуваат 18-22%, одделение C сочинуваат 35-40%, а оценките D и E го сочинуваат остатокот. Повеќе од половина од неуспешните екрани имаат вредност за повторна употреба или враќање на компонентите, значително повисока од приближно 30% стапка на повторна употреба за традиционалните рамни LCD екрани.
За точното оценување на LCD екраните од серијата Fold потребна е посветена матрица на опрема за тестирање:
| Тест категорија | Опрема | Клучни спецификации | Тест предмети |
|---|---|---|---|
| Електрични | Тестер за прикажување | Поддршка за протокол MIPI, прилагодлив 3,3V-5,5V | Сива скала, еднобојни, градиентни обрасци |
| Електрични | Табла за тестирање на допир | Скенирање со матрица од 126 точки, прецизност ± 0,5 mm | Откривање на мртва зона, мерење на нанос |
| Електрични | Рак за стареење | 72 часа, циклус од 25°C-45°C | Скрининг на латентен неуспех |
| Оптички | Табела за пренос на светлина | 5000-8000 Лукс прилагодлив | Истекување течност, оштетување на здроби, меурчиња од поларизатор |
| Оптички | Мерач за длабочина на набори | Ласерски сензор за поместување, прецизност ±0,01мм | Мерење на длабочините на физички набори |
| Визуелен | Микроскоп | 100-200x зголемување | Оксидација на златни прсти, микро пукнатини |
| Сигурност | Комора за температура/влажност | 60°C / 90% RH | Потврдување на стабилноста по поправка |
| Сигурност | Тестер за превиткување | 15-20 циклуси/минута, програмабилен агол | Бенд живот земање примероци |
Анализата на обновените екрани од серијата Samsung Fold открива различни дистрибуции на режими на дефект низ генерации:
| Модел на екран | Флекс фрактура | Допрете Деламинација | IC/Flex кабел | Друго | Вкупна стапка на поправка |
|---|---|---|---|---|---|
| Преклопете 6 LCD | 41% | 18% | 24% | 17% | 67% |
| Преклопете 5 LCD | 44% | 16% | 22% | 18% | 68% |
| Преклопете 4 LCD | 46% | 15% | 21% | 18% | 68% |
| Преклопете 3 LCD | 52% | 12% | 19% | 17% | 71% |
| Преклопете 2 LCD | 48% | 14% | 20% | 18% | 69% |
| Преклопете го LCD екранот | 38% | 10% | 35% | 17% | 72% |
Поновите генерации Fold 6 и Fold 5 покажуваат малку подобрен дизајн на флексибилни кабли со пониски стапки на фрактури во споредба со Fold 3. Првата генерација на Fold дисплеи имаат повисоки стапки на неуспех на IC на возачот, но генерално се полесни за поправка, што резултира со најголема севкупна можност за поправка меѓу сите генерации.
Следниве се опсези на референтни цени за LCD екрани од серијата на преклопени по оценки во дистрибуција B2B (УСД по единица, пазарни податоци за Q1 2026):
| Модел на екран | Одделение А | Одделение Б | Степен Ц (поправен) | Одделение D (делови) |
|---|---|---|---|---|
| Преклопете 6 LCD | 165-190 долари | 140-160 долари | 85-105 долари | 35-45 долари |
| Преклопете 5 LCD | 110-130 долари | 90-110 долари | 55-70 долари | 25-35 долари |
| Преклопете 4 LCD | 80-95 долари | 65-80 долари | 40-50 долари | 18-25 долари |
| Преклопете 3 LCD | 55-65 долари | 45-55 долари | 30-38 долари | 12-18 долари |
| Преклопете 2 LCD | 35-45 долари | 28-35 долари | 18-25 долари | 8-12 долари |
| Преклопете го LCD екранот | 25-32 долари | 18-25 долари | 12-18 долари | 5-8 долари |
Забелешки за цени:Единиците од степен А одговараат на каналите за поправка кои бараат врвен квалитет. Поправените единици од степен C (пост-врзување или замена на поларизатор) нудат целосна функционалност за купувачите чувствителни на цена. Деловите од одделение D обезбедуваат флексибилни кабли, IC на возачот и поларизатори за поправки на ниво на компоненти.
За сите шестLCD екрани од серијата преклопени(Преклопете 6 / Преклопете 5 / Преклопете 4 / Преклопете 3 / Преклопете 2 / Преклопете ЛЦД), достапно е стабилно снабдување со целосна класа, вклучувајќи:
Сите пратки се подложени на тестирање на екранот, скенирање на допир на целосна површина и визуелно оценување со дадени извештаи за тестирање.
